*Baraj ve HES yapılarının tamamının Uygulama Projeleri ( Resim Hizmetleri ve Yapısal Hesaplar) tarafımızca hazırlanmıştır.

A.] SOL SAHİL YAPILARI:

1.) Servis Tüneli: Tünel [ L=550.0 m , R=8.50 m] , Giriş /Çıkış Portalları , Ulaşım Yolları ve Sanat yapılarının genel yerleşim , kazılar, kalıp ve donatı projeleri hazırlanmıştır.

2.) Derivasyon Sistemi (Su alma Giriş yapısı, DipSavak Su alma yapısı ve Şaftı, DipSavak Vana odası, Giriş / Çıkış –kalıcı ve Geçici Portal projeleri, Derivasyon Tüneli [623.0 m boy - 8.60 m iç çap]), Mansap Kret yolu ile genel yerleşim, kazılar, kalıp ve donatı projeleri,  Çıkış Yapısı, Kanalı ve köprüsü, Sol sahil Menfezi [ L=270.0 m , 2.5 x 2.0 ] ve Çıkış Kondüvisi, kalıp ve donatı planları hazırlanmıştır.

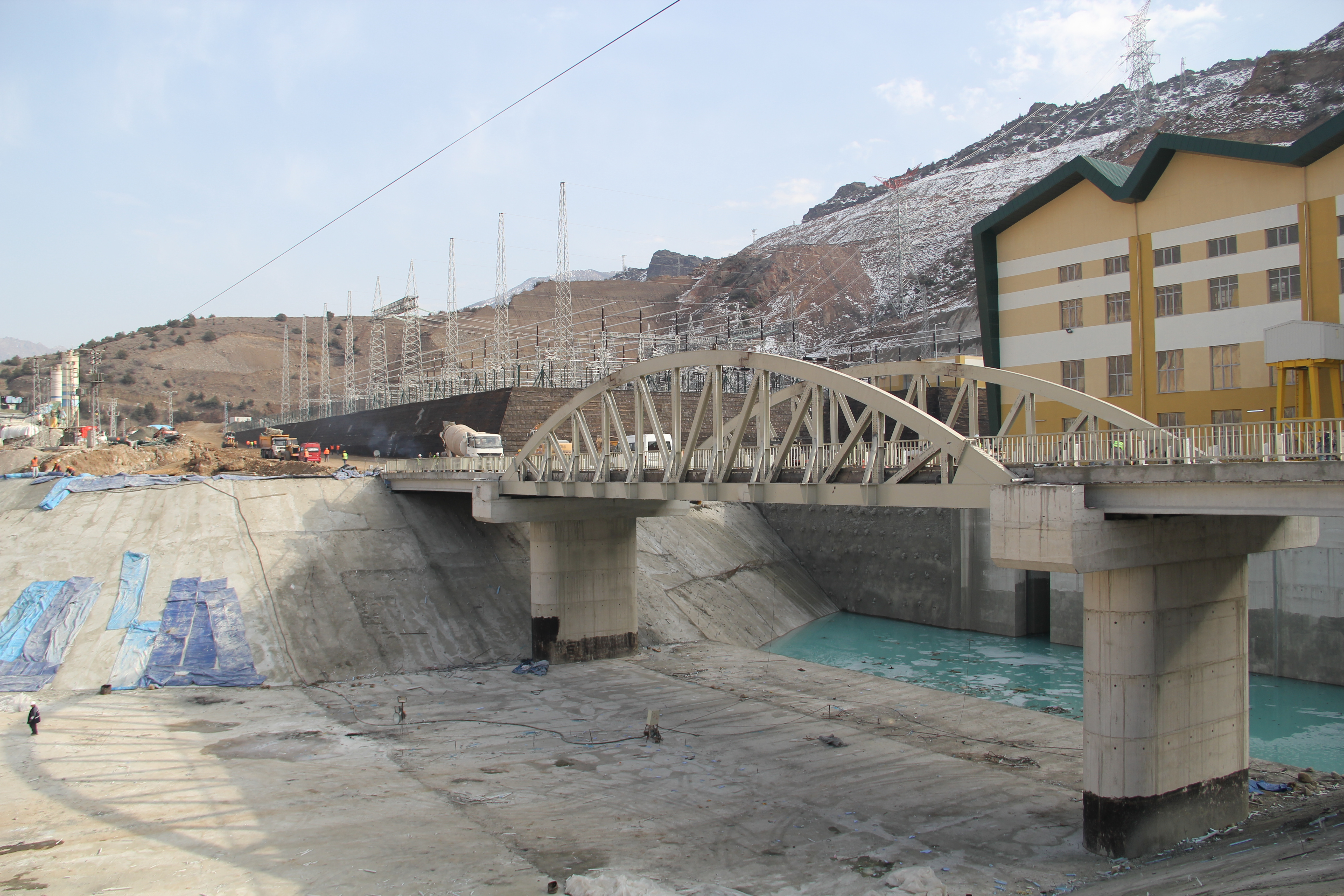

3.) Etek Santrali Binası ; [20.0 m x31.0 m, h=35.0 m ] Kuyruk suyu çıkış kanalının genel yerleşim, kazılar, kalıp ve donatı projeleri statik hesapları ile birlikte hazırlanmıştır. Ayrıca, santralin tasarımı ve projesi 3D olarak hazırlanmış olup buna ek olarak 3D destekli programlarımız ile animasyonları yapılmıştır.

B.] SAĞ SAHİL YAPILARI;

1.) Memba ve Mansap Batardoları ile ilgili yolların genel yerleşim, kazılar, kalıp ve donatı projeleri hazırlanmıştır.

2.) Baraj Gövdesi: Ön yüzü beton kaplamalı [ L=465.0 m, h=115.0 m] gövdenin genel yerleşim, kazılar, kalıp ve donatı projeleri 3D olarak hazırlanmıştır.

3.) Dolusavak: [ R=6.0 m, L=230.0 m ] Ulaşım Tüneli ile beraber olarak, (260.0 m x 36.0 m x h=58.0 m) olup genel yerleşim, kazılar, kalıp ve donatı projeleri 3D olarak hazırlanmıştır.

4.) Enerji Su alma Sistemi;

- Su alma yapısı [16.9 m x14.0 m x h=16.9 m ], Enerji Tüneli [ L=14023.0 m ve R=6.40 m], 4 adet Ulaşım Tüneli      [ L=1900.0 m, R=5.0 m ] ; yolları ve giriş portalları, Kapak Şaftı Binası [12.5 m x 12.5 m x h= 17.0 m ], Denge Bacası : [ h=125.0 m, R=13.0 m ] , Üst Havuz: [ h=20.0 m ve R=30.0 m ], Alttaki Rezervuar/Sifonu;[ L=200.0 m, R=6.40 m ] ve ulaşım yolları ve tüm mesnetleri ile birlikte Cebri Boru [ R=5.35 m, L=240 .0 m ]’nun genel yerleşim , kazılar, kalıp ve donatı projeleri hazırlanmıştır.

- Ana Vana Binası [17.0 m x22.0 m x h=18.0 m ] ve Kapak Şaftı [ h=78.0 m, R=7.60 m ] genel yerleşim, kazılar, kalıp ve donatı projeleri statik hesapları ile birlikte 3D olarak hazırlanmıştır.

C.] HES YAPILARI ;

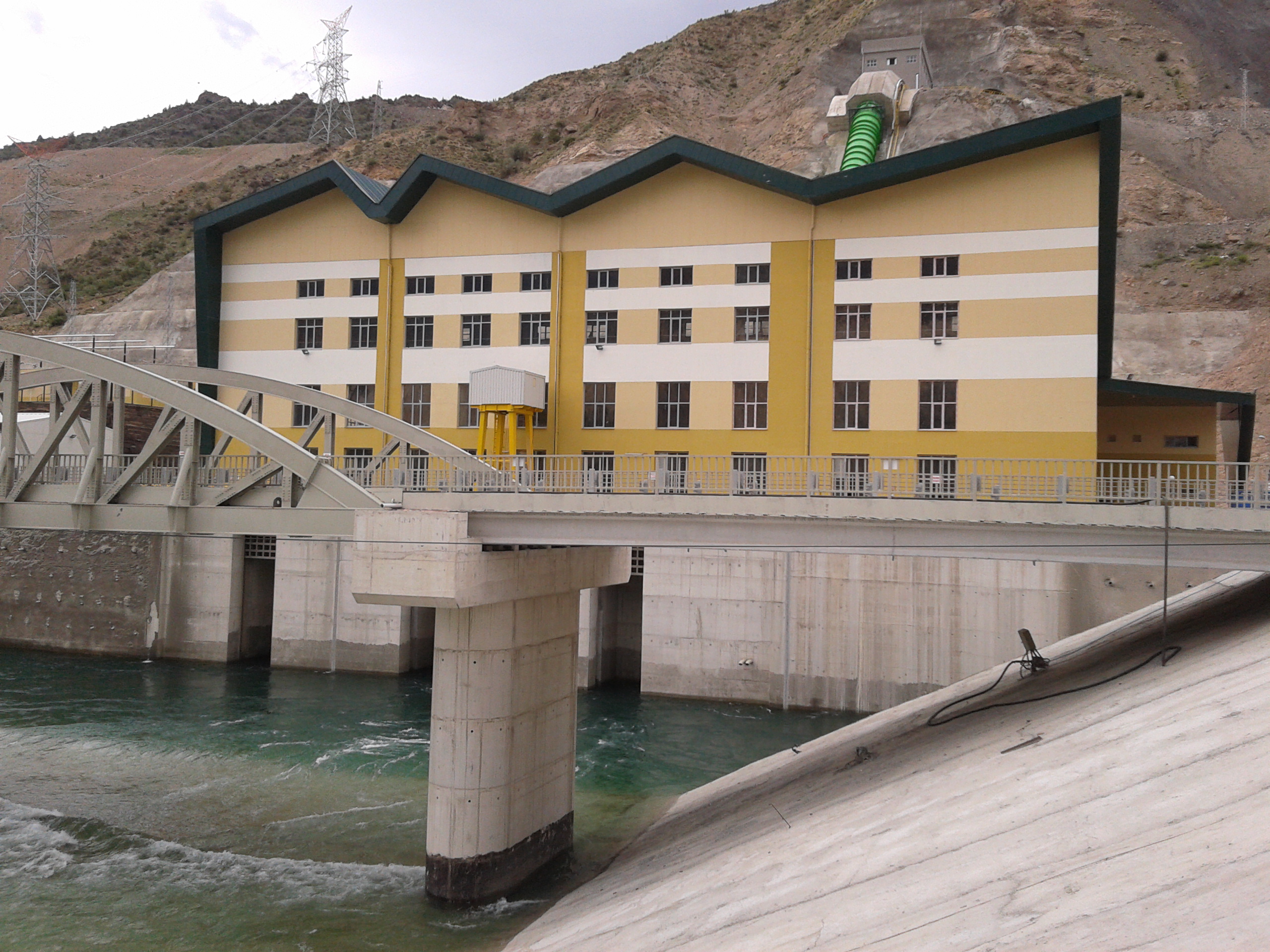

1.) Ana Santral Binası  [24.0 m x 63.0 m x h=49.5 m ] Ünite Blokları, Montaj Bloğu, Servis Bloğu ve Tüm Trafolar Alanı genel yerleşim, kazılar, kalıp ve donatı projeleri hazırlanmıştır. Ayrıca, santralin tasarımı ve projesi 3D olarak hazırlanmış olup buna ek olarak 3D destekli programlarımız ile animasyonları yapılmıştır.

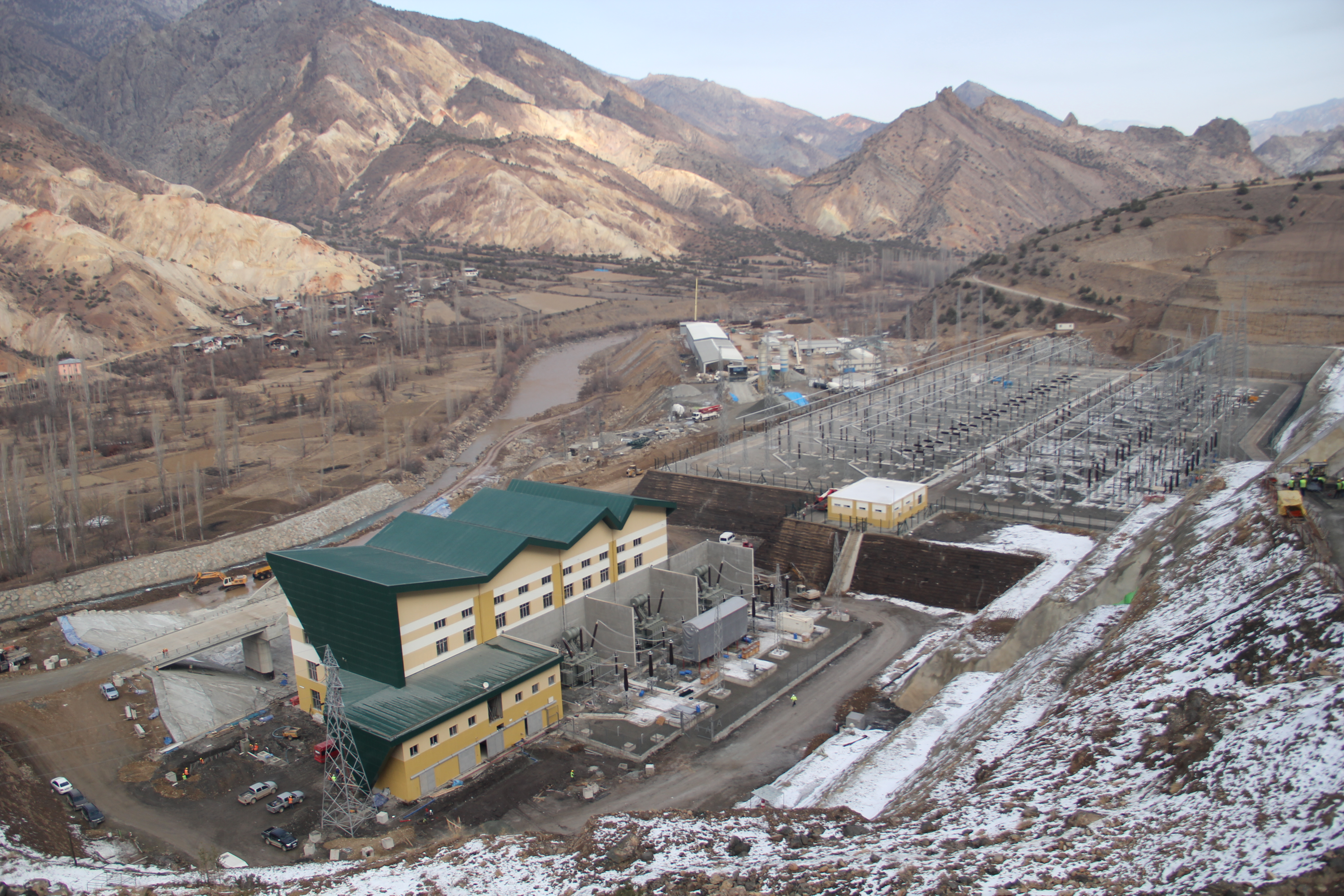

2.) Şalt Sahası [130.0 m x 209.0 m] ve Yüksek Gerilim Kablo Galerilerinin Tümünün genel yerleşim, kazılar, kalıp ve donatı projeleri hazırlanmıştır.

GÜNCEL FOTOĞRAFLAR

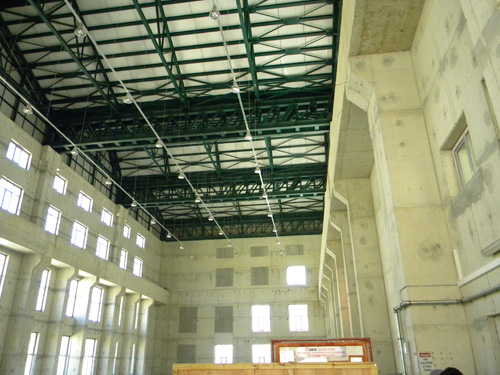

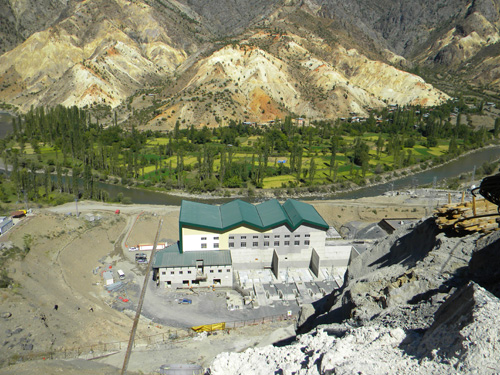

Ana Santral Binası Çatı Görünümü;

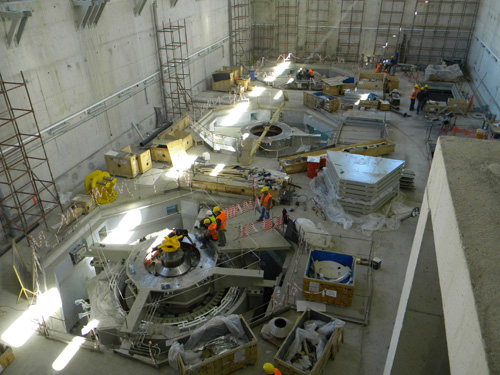

Ana Santral Binası Jeneratör Yapıları Görünümü;

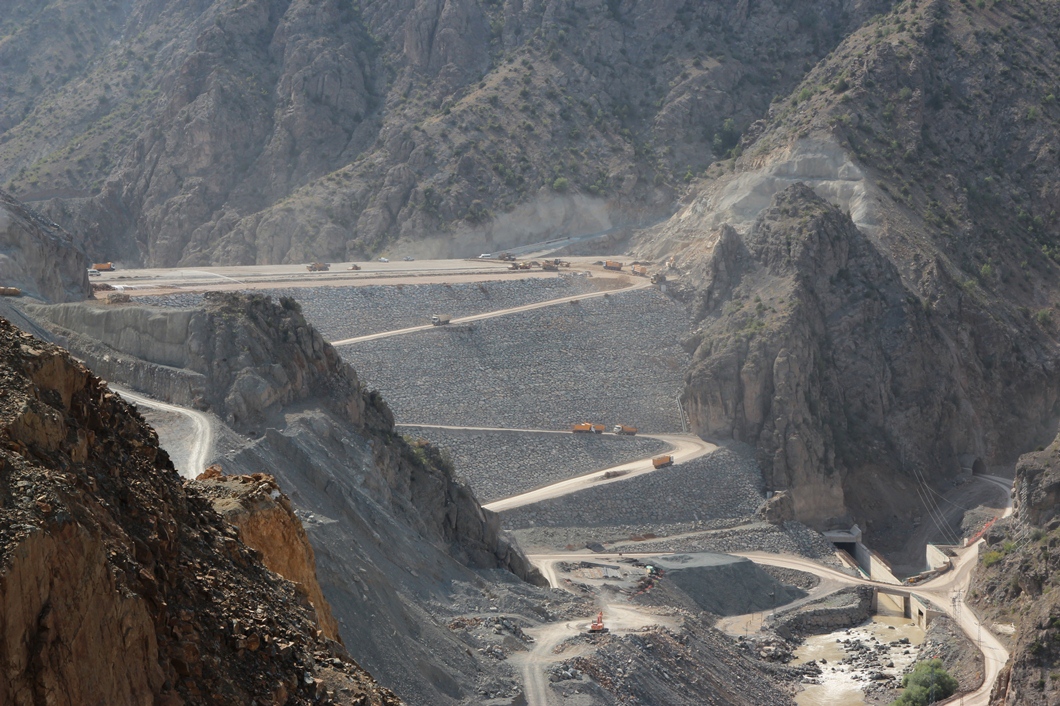

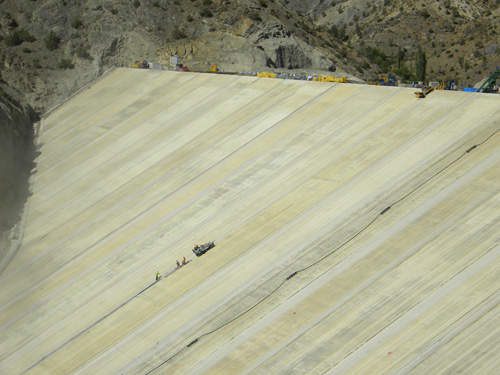

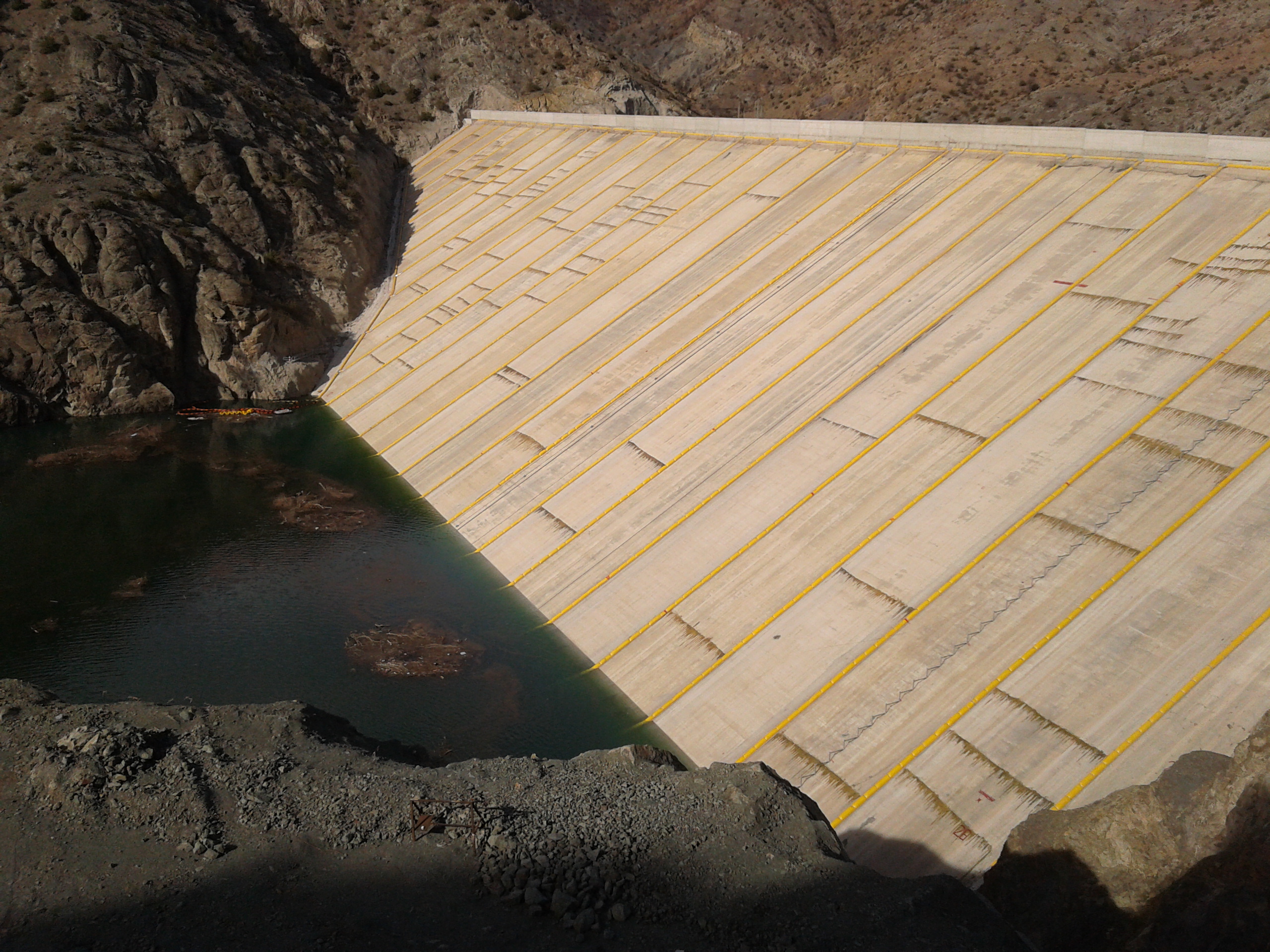

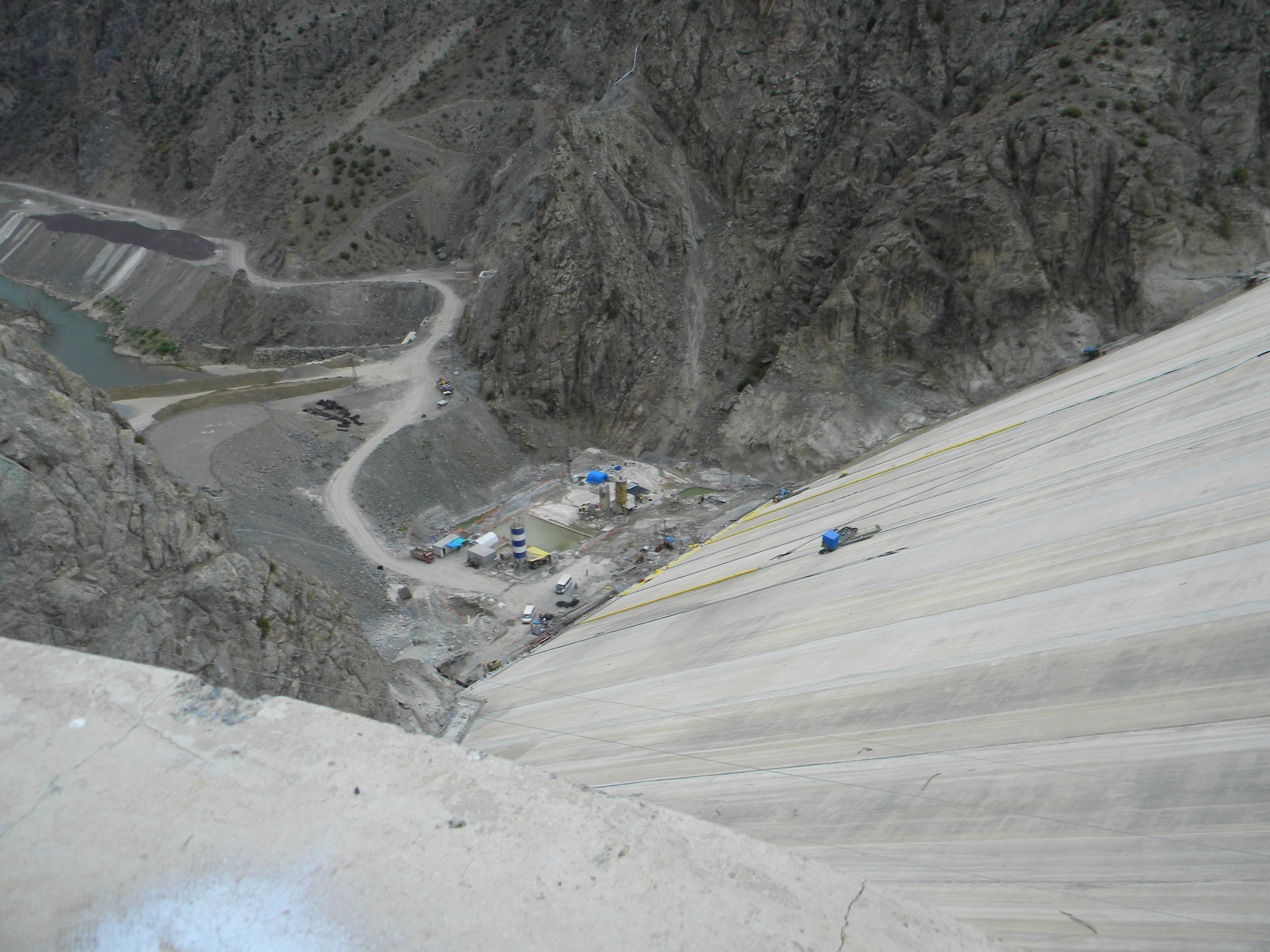

Gövde Görünümü;

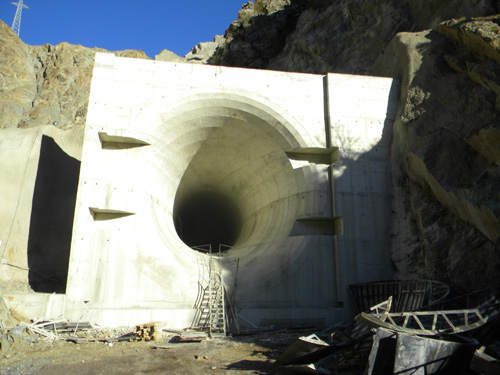

Enerji Tüneli Giriş Yapısı;

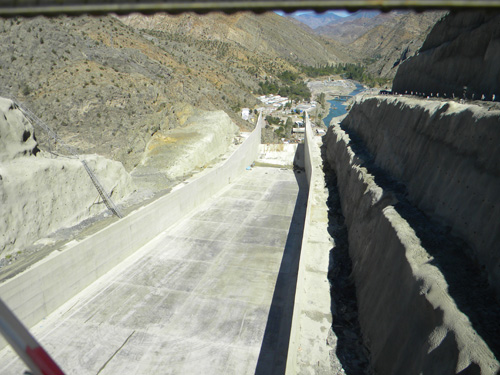

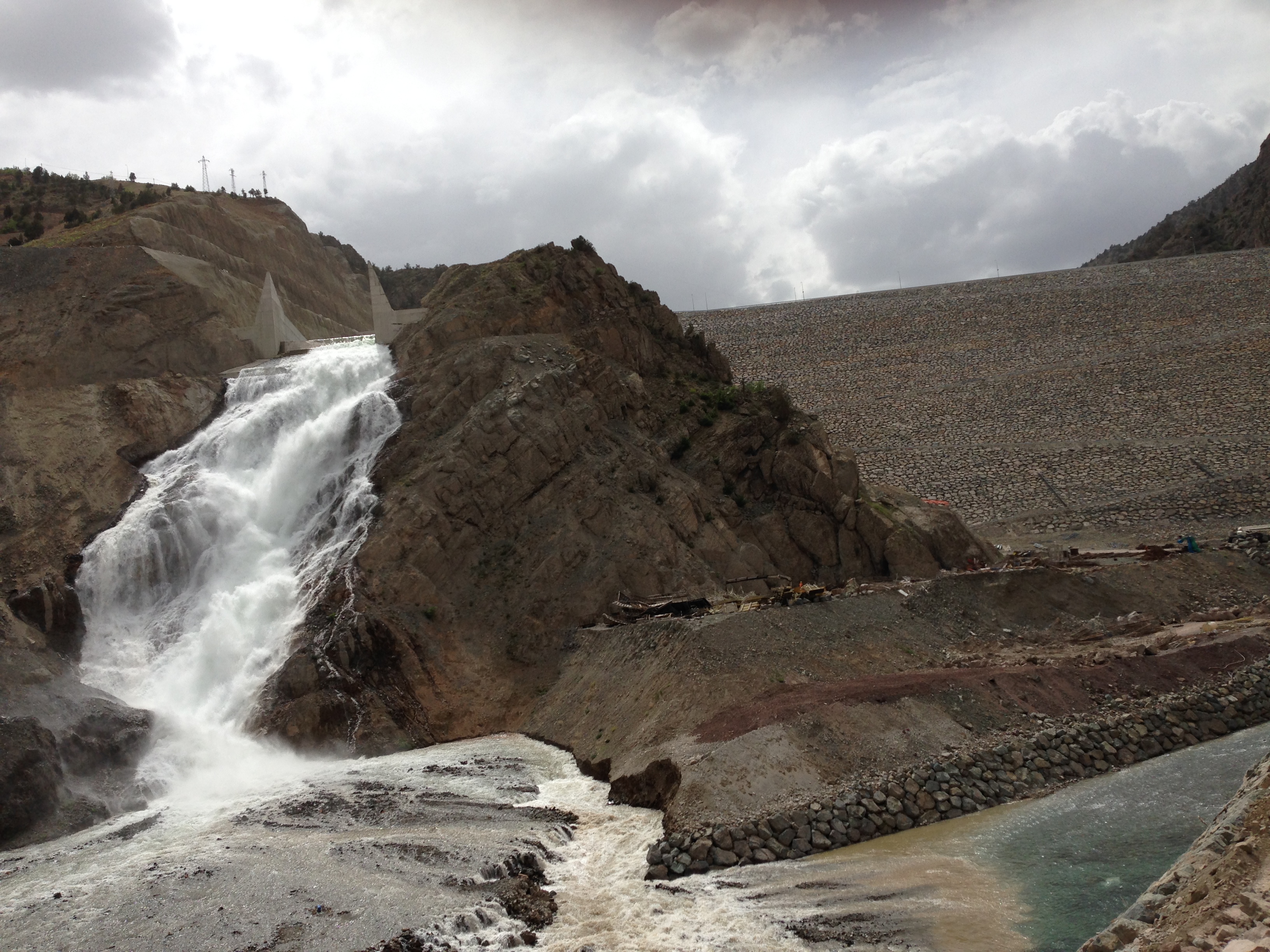

Dolusavak Shut Yapısı;

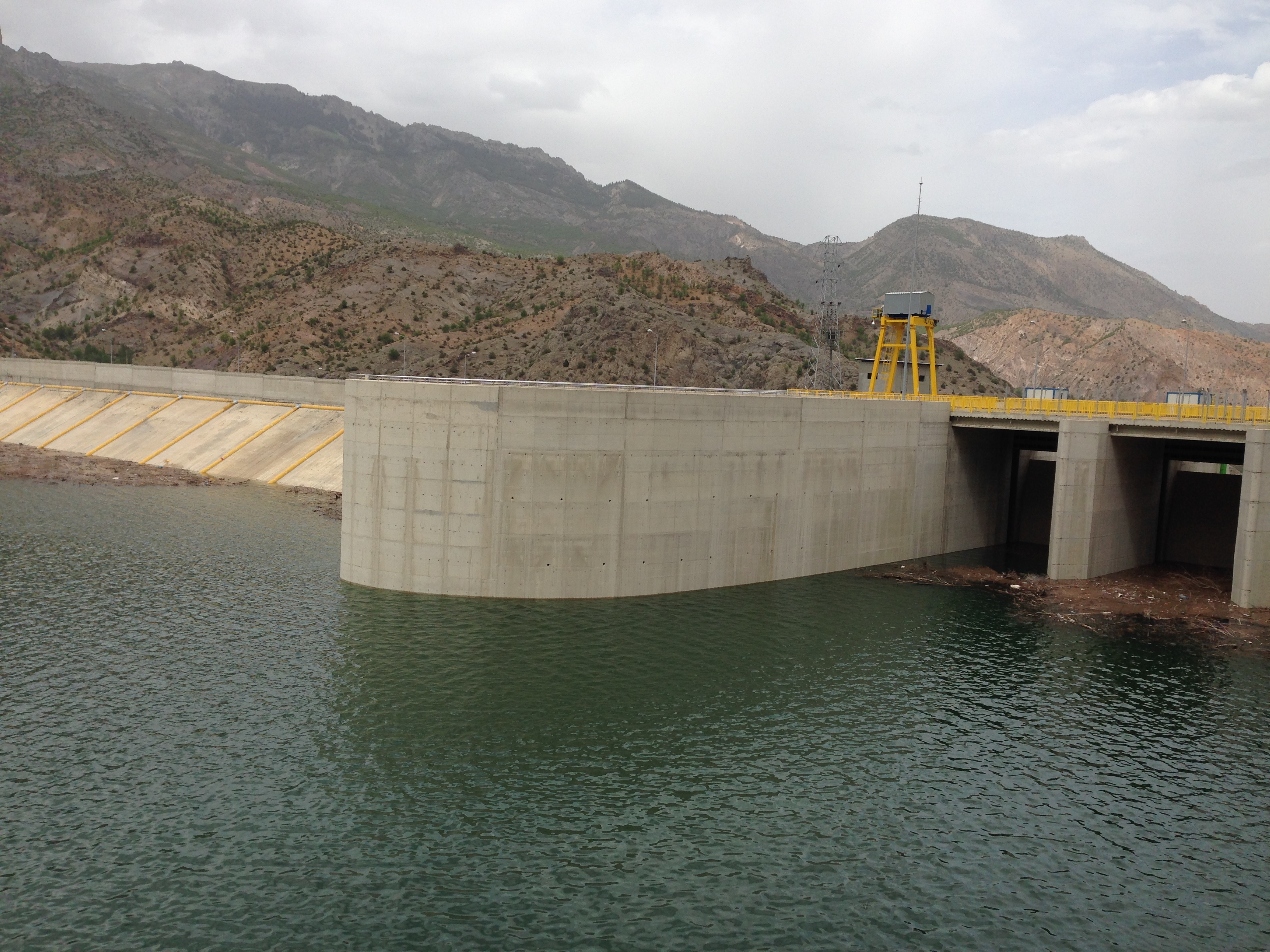

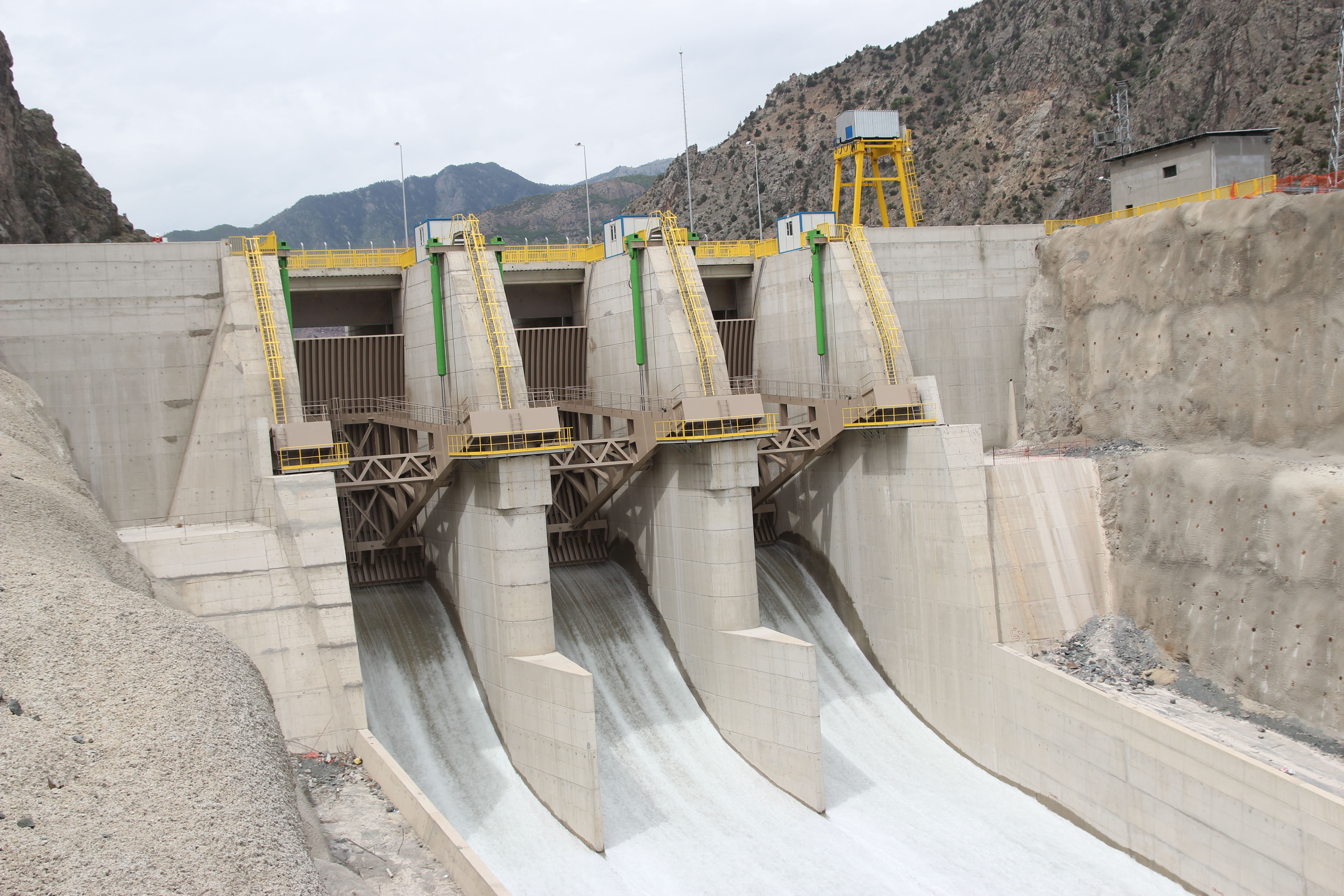

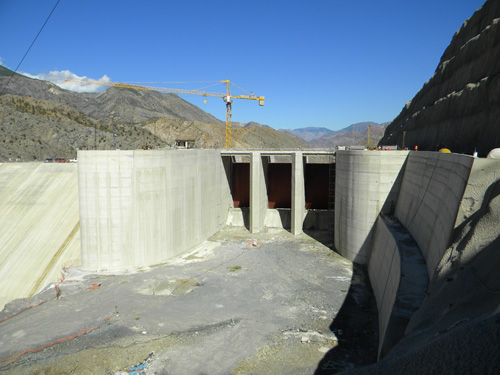

Dolusavak Memba Görünümü;

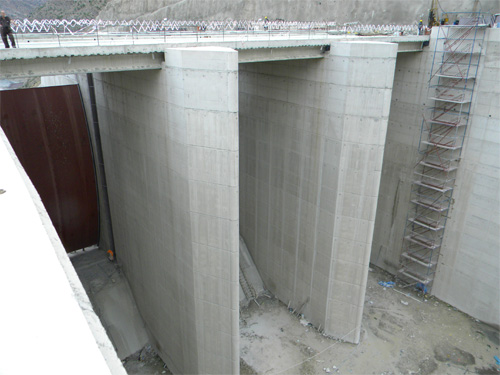

Dolusavak Mansap Görünümü;
